垂直提升机

垂直提升机简介

      奥创厂家生产的垂直提升机跟其它厂家生产链板式提升机不同，是一种连续性比较强的提升物料设备，只能针对矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品行业的颗粒状、块状、粉状的固体物料，不能针对有包装或者面积比较大的物品，是很多厂家需要常用的提升设备。

      垂直提升机可分为螺旋式、振动式、料斗式三种;

一、螺旋提升机是利用螺旋叶片推动物料直上直下提升机的设备，效率非常高，

二、振动式提升机也可以叫做螺旋振动式提升机，利用激振器来振动托板推送物料，有冷却、干燥的作用，缺点是，提升效率比较慢。

三、料斗提升机是非常高效提升机，电机带动链条、皮带、环链上面的料口进行提升，可根据提升机量不同定做不同大小的料斗，满足提升需求。

垂直提升机原理

垂直提升机种类型号

斗式提升机型号参数:NE\TD\GTD\HL\TB等型号

型号	最大给料粒度mm	料斗			提升高度m	最大提升能力   (立方米/h)	电动机功率  提升机重量
		斗距mm	宽度MM	容量L
TB250	90	200	250	3	5-40	25	按具体的垂直斗式提升机订货总图核计确定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中最大输送能力是按填充系数ψ-0.8计算得出的，仅供参考。

螺旋提升机型号参数：GX\ls等型号

规  格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

垂直振动式提升机型号参数：

型号	输送量 (t/h)	输送槽直径 (mm)	输送宽度 (mm)	输送高度 (m)	振次 (min)	双振幅 (mm)	电动功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

垂直提升机图片

振动式垂直提升机图片

料斗式垂直提升机图片

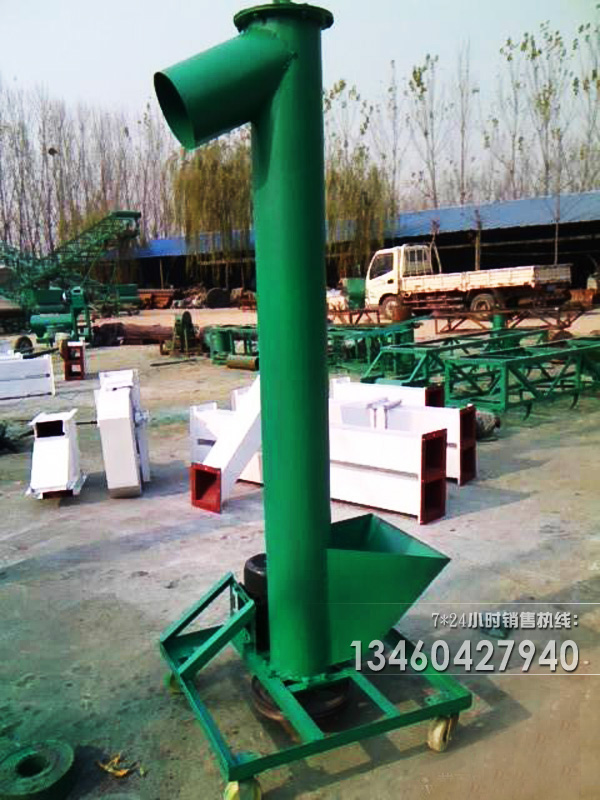

螺旋式垂直提升机图片

使用厂家须知

垂直提升机安装及使用时需注意以下几点：
       1.垂直提升机必须安放于水平的平面上，并用螺栓固定好底座，来保证设备在正常的生产活动中不会因电机振动发生移动，并且能够减少噪音。
       2.如果输送的物料是粉末装的，最好在输送槽上添加盖板，防止粉尘飞扬。
       3.输送的物料需要注意物料的特性，如物料的粘度的大小，湿度的大小等。
       4.配套GK型反接制动控制箱。用于使垂直提升机在停机时，快速通过共振区，防止机器经过共振区时产生较大的振幅，同时具有对电机过流、过载、断相等保护功能。
       5.垂直提升机使用一段时间后应及时给振动电机加注润滑油，防止振动电机轴承过热或者轴承磨损。

       6.如果物料运动轨迹不正常可调节两台振动电机的偏心块夹角至夹角角度一致。

垂直提升机特点

1. 垂直提升机工作时搁板的回程不占用工作节拍，输送效率高，且不受输送高速的影响。
2. 只能输送件货，且物料有最小尺寸的限制。
3. 承载范围大，最大可达2000Kg。
4. 与出入口输送设备配套使用，使输送过程实现完全自动化，避免了人工操作带来的不稳定性。
5. 结构紧凑，占地面积小。
6. 安全可靠，易于维护，运行费用低廉，有效降低输送成本。
