链条式提升机

链条式提升机

应用行业：化工、医药、食品、造纸、冶金、建材、橡胶、机械
适用物料：块料，颗粒物料
价格区间：1万-50万      处理能力：1-200t/h
全国销售热线： 13460427940
点击在线询价

链条式提升机

链条式提升机链条式提升机是指链条带动料斗提升物料的一种提升机，链条形式主要有环链和板链，根据客户要求，可以选择不同链条形式，环链的结构和制造比较简单，与料斗的链接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损。

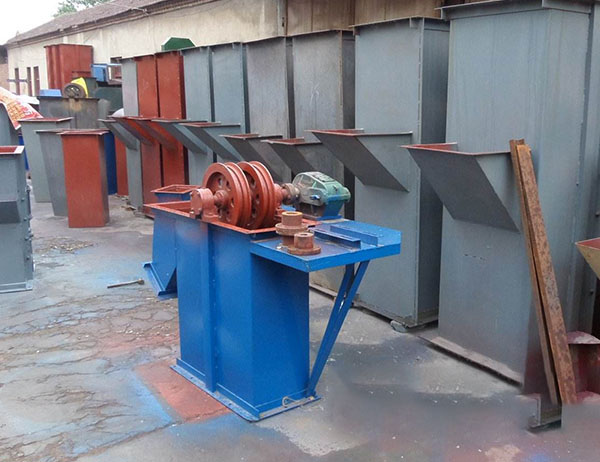

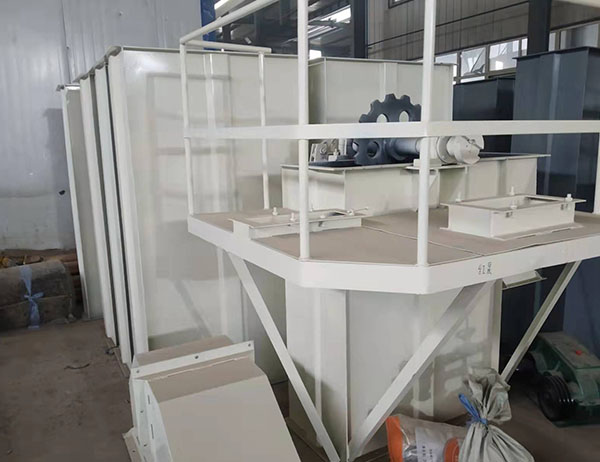

厂家真机

链条式提升机

链条式提升机

结构原理图

链条式提升机

链条图片

板链照片

环链照片

关键参数表

型   号   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力，m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节（mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强（KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的 最大块度（mm） 20 25 35 40 50 60 75 85 100
型号 输送能力 （米3/时） 斗速 （米/秒） 主轴转速 （转/分） 物料粒度 （毫米） 料斗
容积（升） 斗宽（毫米） 斗距（毫米）
NE15 15 0.5 15.54 <40 2.5 250 203
NE30 32 16.45 <50 7.8 300 305
NE50 60 16.45 <50 15.7 300 305
NE100 110 14.13 <70 35 400 400
NE150 170 14.13 <70 52.2 600 400
NE200 210 10.9 <100 84.6 600 500
NE300 320 10.9 <100 127.5 600 500
NE400 380 8.3 <120 182.5 700 600
NE500 470 7.1 <120 260.9 700 700
NE600 600 7.1 <120 33.2 700 700
NE800 800 6.2 <140 501.8 800 800
