旋振筛快速更换筛网锁紧装置设计制作

   目前的旋振筛，每层筛格的联结采用束环和螺栓紧固联结，主要是在束环开口的两端分别焊接一个螺栓鼻和一个螺栓扣，在螺栓鼻和螺栓扣上装配有螺杆及其螺母。这种结构在每层筛格联结或拆卸时，均需要扳手进行，如果是型号较大的旋振筛还需要两个人才能完成，装卸都很费力费时。

实用内容
    本实用新型的目的是设计一种装卸快速、省力的旋振筛束环快速锁紧装置。本实用新型的技术解决方案是以如下方式完成的，它包括有束环和螺杆、螺母，其特征在于在束环开口两端外侧分别固定有一个端头向外撬起的弹性螺栓架，螺栓架上靠束环侧固定有一个下端口压在束环外侧面上的夹卡，其中一螺栓架上轴接有一个自动扳手，自动扳手轴端里侧设有一转轴转动连接一个活动夹头，自动扳手轴端的中间槽孔内配有一个一端固定在活动夹头一端由台阶和弯头与槽孔配合能锁紧或松开自动扳手的弹簧片，活动夹头另一端有一与螺杆配合能卡紧或松开螺杆头的开口槽，螺杆上有叉轴轴接在束环开口另一端的螺栓架上。上述螺杆上的叉轴可设在一个与螺母成一体的加长丝套上，通过旋转螺母可有效调整螺杆的长度。使用本装置不用任何工具，一个人便可完成旋振筛筛格的装配和拆卸，并可大大缩短装配和拆卸的时间。

图1为本实用新型的结构示意图；图2为图1中自动扳手与自锁弹簧片的4向视图；图3为图1中束环与锁紧夹的8向视图。图中，1.束环，2.自动扳手，3.自锁弹簧片，4.自动扳手与活动夹片的转轴，5.活动夹头，6.螺杆，7.叉轴，8.调整螺母，9.弹性螺栓架，10.夹卡。

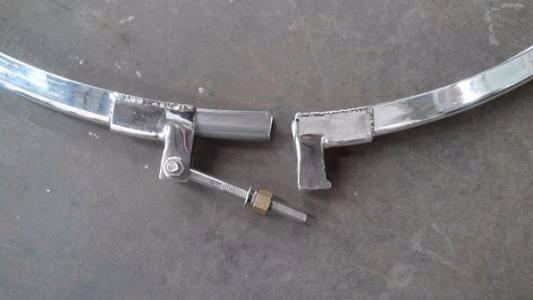

本实用新型是对现有旋振筛筛格束环的改进，主要是在束环1的开口两端外侧分别固定一个端头向外撬起的弹性螺栓架9，螺栓架上靠束环一侧固定有一个下端口压在束环外侧面上的夹卡10，其中一螺栓架上轴接有一个自动扳手2，自动扳手的轴端里侧设有一转轴转动连接一个活动夹头5，自动扳手轴端的中间槽孔内配有一个一端固定在活动夹头一端由台阶和弯头与槽孔配合能锁紧或松开自动扳手的自锁弹簧片3，活动夹头另一端有一与螺杆6配合能卡紧或松开螺杆头的开口槽，螺杆上有叉轴7轴接在束环开口另一端的螺栓架上。上述螺杆上的叉轴设在一个与螺母成一体的加长丝套上，通过旋转螺母可有效调整螺杆的长度。上述螺杆上的叉轴设在一个与螺母成一体的加长丝套上，通过旋转螺母可有效调整螺杆的长度。
 使用本装置的操作步骤如下安装时，先用手调整好调整螺母，使螺杆上的锁距跟束环的开口距离相适应，再用手按下自动扳手，自锁弹簧片从自动扳手轴端的槽里穿出，由台阶和弯头将扳手压紧，活动夹头端部的开口卡住螺杆头将两个束环环口锁紧，筛格被固定。拆卸时，用手按下自锁弹簧片，向上扳动自动扳手，活动夹头被打开自动下落与螺杆头脱离，即可完成拆卸工作。
1.旋振筛束环快速锁紧装置，它包括有束环和螺杆、螺母，其特征在于在束环开口两端外侧分别固定有一个端头向外撬起的弹性螺栓架，螺栓架上靠束环侧固定有一个下端口压在束环外侧面上的夹卡，其中一螺栓架上轴接有一自动扳手，自动扳手轴端里侧设有一转轴转动连接一个活动夹头，自动扳手轴端的中间槽孔内配有一个一端固定在活动夹头一端由台阶和弯头与槽孔配合能锁紧或松开自动扳手的弹簧片，活动夹头另一端有一与螺杆配合能卡紧或松开螺杆头的开口槽，螺杆上有叉轴轴接在束环开口另一端的螺栓架上。
2.根据权利要求1所述的旋振筛束环快速锁紧装置，其特征在于螺杆上的叉轴可设在一个与螺母成一体的加长丝套上。
 旋振筛束环快速锁紧装置，它包括有束环和螺杆、螺母，其特征在于在束环开口两端外侧分别固定有一个端头向外撬起的弹性螺栓架，螺栓架上靠束环侧固定有一个下端口压在束环外侧面上的夹卡，其中一螺栓架上轴接有一自动扳手，自动扳手轴端里侧设有一转轴转动连接一个活动夹头，自动扳手轴端的中间槽孔内配有一个一端固定在活动夹头一端由台阶和弯头与槽孔配合能锁紧或松开自动扳手的弹簧片，活动夹头另一端有一与螺杆配合能卡紧或松开螺杆头的开口槽，螺杆上有叉轴轴接在束环开口另一端的螺栓架上。使用本装置不用任何工具，一个人便可完成旋振筛筛格的装配和拆卸，并可大大缩短旋振筛装配和拆卸的时间。
