高强度环保刮板输送机生产加工要求

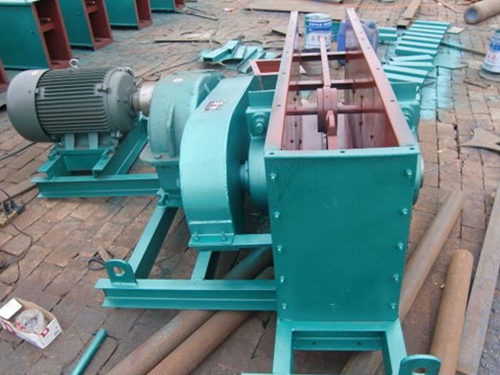

本技术涉及一种矿山刮板输送机的部件，特别涉及一种刮板输送机的高强度刮板。目前井下和提升机配套使用的刮板输送机的的高强度刮板，其二端设置有连接孔，截面为工字型，刮板通过螺栓、连接环等零件和链条连接构成刮板链。刮板链通过运输机上的驱动装置带动其绕驱动链轮与改向链轮转动，实现将掘进机切割下的煤岩装入第二运输机。由于井下工作状况恶劣，这种工字型刮板常常因承受不了较大的负荷而在使用中出现弯曲和折断事故。

一、技术内容：

本技术的目的是提供一种能够承受高负荷的高强度刮板。实现本技术的技术方案是， 一种高强度刮板，其二端设置有连接孔，其特征是，所述高强度刮板为截面是四边形的柱体，刮板承载负荷的前表面和底面之间的夹角为锐角，和前表面 相对的背面为外凸的圆弧面，顶面自前表面至背面向下倾斜。

本技术的优点是，承载面为一斜面，背面则为向外凸起的圆弧面，这种结构特征大 大提高了刮板的强度，有效地提高了刮板承载负荷的能力，克服了现有刮板易弯曲、折断的 缺陷。本技术结构简单，加工制造方简便。

二、技术要求

1、一种高强度刮板，其二端设置有连接孔，其特征是，所述刮板为截面是四边形的柱体，刮板承载负荷的前表面(1)和底面(4)之间的夹角为锐角，和前表面(1)相对的背面(3)为外凸的圆弧面，顶面(2)自前表面(1)至背面(3)向下倾斜。

2、 按技术要求1所述的高强度刮板，其特征是，所述前表面(1)和底面(4)之间的斜角为 55—70度;所述外凸的圆弧面分别和顶面(2)、底面(4)相切。

三、技术摘要：

一种高强度刮板，其二端设置有连接孔，其特征是，所述高强度刮板为截面是四边形的柱体，刮板承载负荷的前表面和底面之间的夹角为锐角，和前表面相对的背面为外凸的圆弧面，顶面自前表面至背面向下倾斜。本技术由于承载面为斜面、背面为外凸的圆弧面，这种结构特征大大提高了刮板的强度，有效地提高了刮板承载负荷的能力，克服了现有刮板易弯曲、折断的缺陷。本技术结构简单，加工制造方法简便。
