分级筛

分级筛介绍

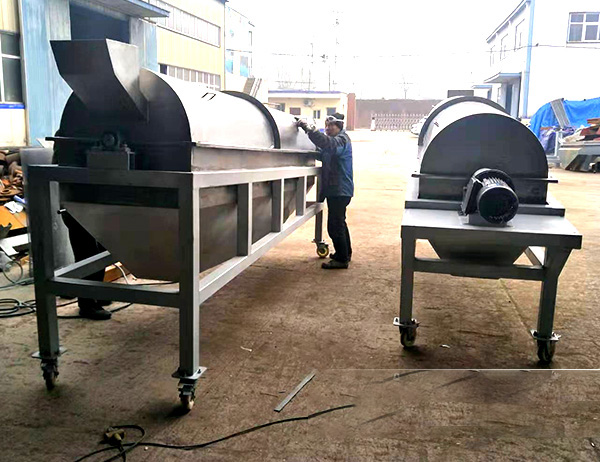

滚筒式分级筛

滚筒式分级筛，电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。

摇摆筛分级筛

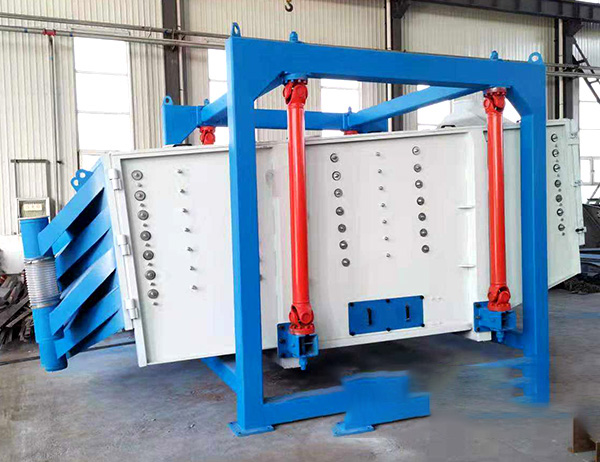

方形摇摆式分级筛

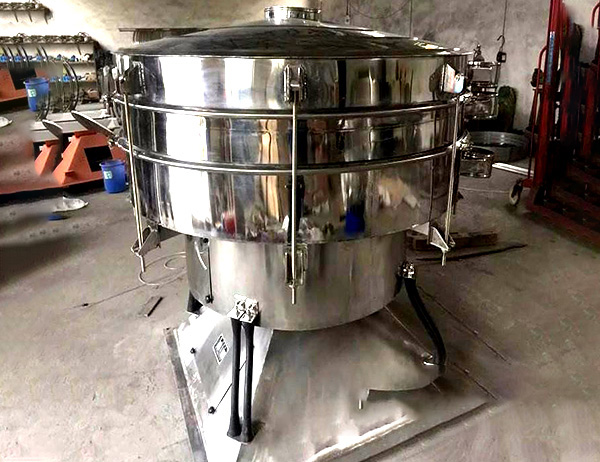

圆形摇摆式分级筛

振动式分级筛

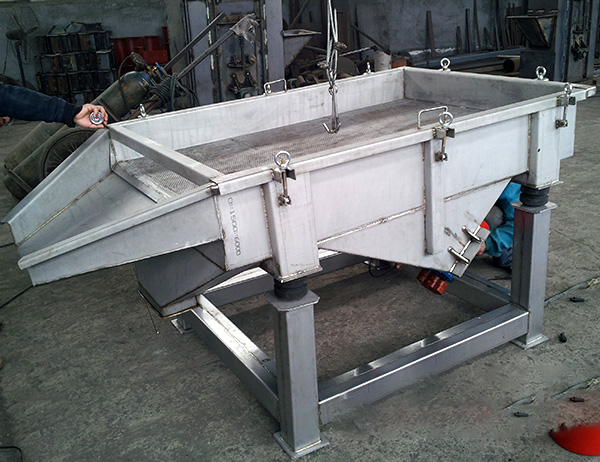

方形振动式分级筛

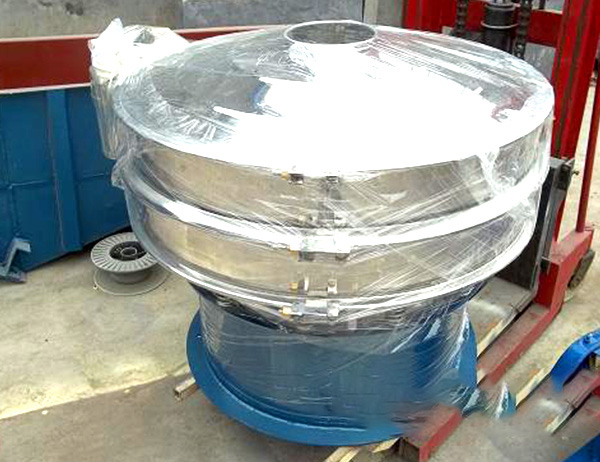

圆盘振动式分级筛

振动式分级筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。

使用与操作

定期保养：
1、定期检查粗细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏；
2、电机运行两周左右，必须补充一次适时的锂基润滑脂(ZL-3)。累计运行1500小时，检查轴承，若损坏时立即清理干净
分级筛广泛应用于石料生产，冶金，耐火材料，煤炭等领域。振动筛不算是大型设备，但是振动筛的故障频率是最高的，分级筛是一种对振动破坏力进行科学利用的一种产品。
1.电动机转向错误在调试电动机转向时，现场操作人员根据以往单轴振动筛或直线筛的使用经验，认为只要钻屑往前走就行，但此方法并不适用于平动椭圆振动筛。若电动机错误地朝内侧旋转，抛射角虽也是向前45°，但是钻屑有向后滚动的力，这时钻屑向前运移的速度要慢很多，在筛网上停留时间长，甚至会导致钻屑无法排出。
解决方法：
①筛箱运转时，按电控箱的停止按钮，此时分级筛会慢慢停下来，观察侧板上的小点在振动筛运转时形成的椭圆轨迹，向出砂口滚动为正确转向;②卸下振动器护罩，检杏偏心块是否均向外侧旋转;③调换电控箱进线电源中的任意2根相线，在筛网上面撒一些砂子，排砂速度更快的一种即是正确的方向。
2.粘土堆积振动幅度过小，分级筛在聚合物钻井液条件下很难筛分，不能有效克服钻屑(粘土)的粘性力，导致钻屑在筛网上堆积而快速损坏筛网。
解决方法：①增大振动幅度;②用喷洒的水冲筛网和钻屑，减小钻屑的粘性，但这个方法仅适合允许添加水的场合;③调整排砂口端的筛网角度向下，利于岩屑靠重力排出，但是可能会导致跑浆;④更换筛网的目数或调整单筛的流量，保证钻井液的流止点接近筛网出口，让钻屑在钻井液的润滑作用下顺利排出。
3.筛网与筛框贴合不紧支撑筛网的胶条磨损后筛网不能可靠地与之接触，筛网没有合理绷紧。
4.筛网质量差筛网一般有上部的筛分层和下部的受力层，要求这2层之间紧密贴合，如果筛网预张紧工艺差，当筛网底部的受力层绷紧时，筛分层没有拉紧，工作时钻屑的抛掷力大大减小，不能排出钻屑。
