方形摇摆筛简介
摇摆筛' target='_blank'>方形摇摆筛筛分量大，多层分级设计，一机分两组，一台抵多台使用，产量翻倍。 柔性筛分，加速度比普通振动筛低4-5倍，使用寿命提高，从而减少维护成本 大型静电喷塑工艺，设备更加美观、耐磨、防锈。广泛适用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。
方型摇摆筛是一种具有高精度大产量的筛分设备，它具有自清网效果佳，筛网利用率高寿命长，密封效果好。
筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。
方形摇摆筛试机视频
工作原理视频
筛机摇动体即筛箱运动轨迹来看，方型回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。回旋筛的工作原理为，筛机起动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。
方形摇摆筛工作原理视频

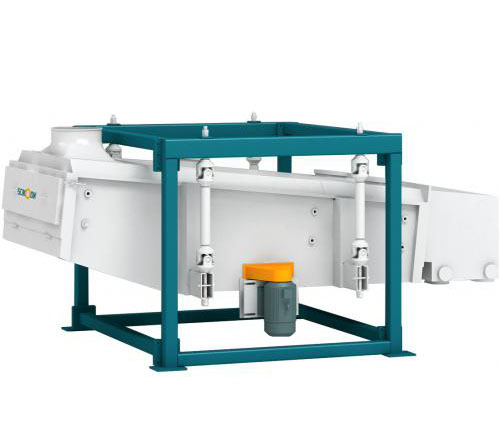

方形摇摆筛图片
结构图纸及参数

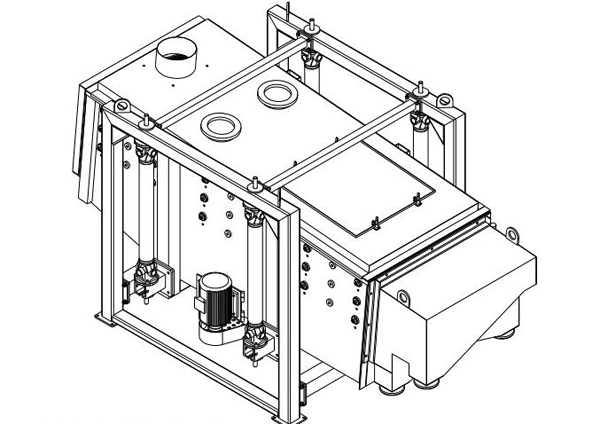

方形摇摆筛结构图纸
方形摇摆筛参数
|
型号 |
有效筛 分面积(㎡) |
功率 （kW |
筛面倾角 (°) |
层数 |
回转频次 (r/min) |
筛箱行程 (mm) |
|
FYBS1030 |
3 |
3 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1036 |
3.6 |
|||||
|
FYBS1230 |
3.6 |
4 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1236 |
4.32 |
|||||
|
FYBS1530 |
4.5 |
5.5 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1536 |
5.4 |
|||||
|
FYBS1830 |
5.4 |
7.5 |
5～8 |
1-5 |
180-260 |
25-60 |
|
FYBS1836 |
6.48 |
|||||
|
FYBS2030 |
6 |
7.5 |
5～8 |
1-5 |
180-260 |
25-60 |
与圆形摇摆筛区别
1、物料筛面运行轨迹（方形：物料进行水平圆周回旋运动，圆形：进行圆周和低抛运动）方形摇摆筛由于箱体略微倾斜的设计，物料会在网面上进行前后直线运动和平面圆周运动，圆周运动负责将物料分散开并筛选，直线运动负责输送物料；
圆形摇摆筛模仿人工筛分，物料在筛网上会被摇晃散开并被轻微向上低抛，在层层筛箱内重复，被按照需求筛分。
2、适用物料
方形摇摆筛对碳素、石英砂、机制砂、压裂砂等物料有不错的筛分效果；圆形摇摆筛可以用于筛分面粉、食盐、石墨等精密、性脆、不规则物料。
3、产量
方形摇摆筛筛网孔径要比圆形摇摆筛更多，这也就注定了单位面积内方形筛会比圆形筛筛分量更大，效率更高（方形摇摆筛筛分精度可达98%以上，而圆形摇摆筛精度则在93%~95%之间）。
不过并不是效率高就更好哦~，圆形摇摆筛的细密筛网使得它在处理精密物料（600目以下）时，会发挥更好的效果！
4、安装条件
硬化地面是方形摇摆筛的安装要求，而圆形摇摆筛除了地面硬化，还要求没有坡度（构造原因）。
