脱水筛简介
脱水筛又称高频脱水筛,通过激振力改变了矿浆表面的水张力,浆水透过筛网成为筛下物,而微细物料被筛网阻隔形成滤层受振动力影响向前运动排出。脱水筛主要用于选矿行业的尾矿脱水、选煤厂的煤泥脱水、水洗石英砂脱水和陶瓷泥浆脱水,以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介和脱泥。
脱水筛是煤泥脱水筛作业的专用设备,主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。用于选煤、选矿、化工、电力、制糖、制盐等部门中的细粒度干式、湿式筛分煤泥回收,压滤隔粗、过滤隔粗脱水、脱介、脱泥、结构合理、坚固耐用、噪音小、维修方便。
求购脱水筛厂家订货须知:
1.当选用及订货时,应对筛子的布置方式,筛缝尺寸作出决定,未作确定时,按右式布置洒缝0.5毫米供货(电机位于料流方向的左侧或右侧)。
2.筛面倾角可在-2~10°内调整.选用其它角度,用户可自调整。
3.当采用强迫同步时,电机分左、右装、订货时须说明。
脱水筛工作原理
采用双电机驱动自同步技术,激振器通过绕性联轴器拖动,两组激振器作同步反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,从而形成单一的沿振动方向的激振力,其两轴相对于筛面有一倾角,在激振力作用下使筛箱做往复直线运动,物料在筛面上被抛起跳跃向前作直线运动,同时V型设计的筛面结构更佳的实现脱水效果。
激振器式脱水筛工作视频
脱水筛结构图纸

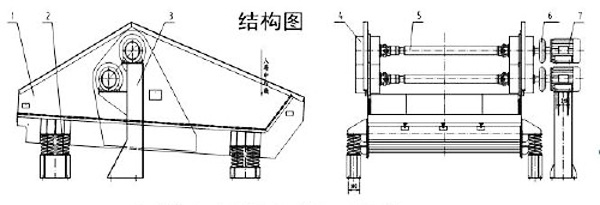

激振器式脱水筛结图纸
振动电机式脱水筛结图纸
脱水筛性能优势
1、高服脱水筛振动力采用普通电机带动激振器式,筛机整体铆接结构,更适合24小时连续生产;
2、筛面V型设计,脱水效率更高
(1)入料端背板45度倾角;
(2)主筛板为-5度倾角;
(3)筛网为高耐磨聚氨酯材质,筛孔尺寸可根据要求选择;
(4)脱水筛振幅2-6mm可调。
3、筛板模块化设计,更换方便,节约成本,筛板使用寿命长。
脱水筛图片
振动电机式脱水筛
激振器式脱水筛
脱水筛应用及参数
脱水筛应用行业
脱水筛技术参数:
型号 |
筛面面积 (m2) |
网孔尺寸 (mm) |
筛网 结构 |
给料粒度 (mm) |
处理量 (t/h) |
振次 min-1 |
双振幅 (mm) |
电机功率 (kw) |
振动方向角 (o) |
外形尺寸 (mm) |
SZD-926 | 2.34 | 0.25-50 |
编织 冲孔 条缝 |
≤ | 1.5-100 | 960 | 6-10 | 2×1.5 | 45 | 2740×1340×1520 |
SZD-1030 | 3 | 2-120 | 8-10 | 2×2.2 | 3140×1440×1680 | |||||
SZD-1230 | 3.6 | 3-180 | 8-10 | 2×2.2 | 3140×1640×1680 | |||||
SZD-1540 | 6 | 5-250 | 8-12 | 2×3.0 | 4140×1940×1790 |
