粉煤灰输送机

粉煤灰输送机

粉煤灰输送机常用的有刮板输送机和螺旋输送机两种，是一种在封闭的圆形截面的壳体内，利用旋转的螺旋叶片连续推送物料的新型输送设备。主要特点：具有结构紧凑、横截面积小，重量轻，密封性能好、输送效率高、工艺布置灵活、装、拆、移动方便、操作安全。适用于输送各种粉状、粒状、小块状的散状物料，如粘土粉、煤粉、水泥、砂、谷粒、小块煤、卵石以及铸铁切屑等。不适宜输送粘性大、易结块、易变质的物料。

厂家真机

螺旋式粉煤灰输送机

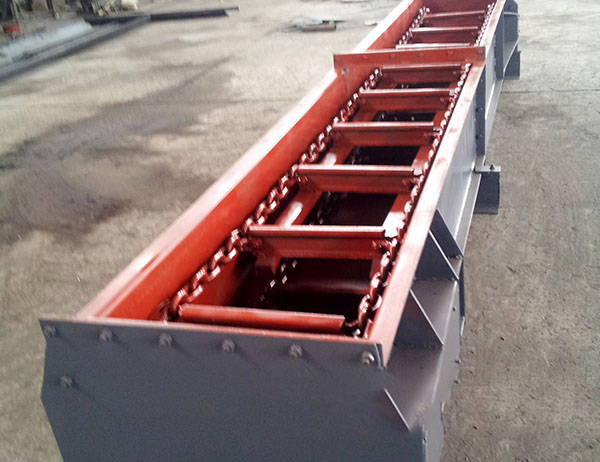

刮板式粉煤灰输送机

运行视频

规格参数

规  格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

型号			MS16	MS20	MS25	MS32	MS40
机槽宽度B(毫米)			160	200	250	320	400
机槽高度h(毫米)			160	200	250	320	360
刮 板 链 条	链条节距t(毫米)		100	125	160	200	200
	链条形式 和代号	模锻链	DL10	D12.5	DL16
		滚子链	GL10	GL12.5	GL16
		双板链				BL20	BL20
	刮板形式 和代号	T型
		U2型
	链条速度 U(米/分)	0.16
		0.20
		0.25
		0.32
输出送量Q(米8/时)			11-25	17-39	23-54	48-88	67-124
电 动 机 功 率 (千瓦)		1.5
		2.2
		3.0
		4.0
		5.5
		7.5
		11/50
		15/13
		18.5/17
		22
		30
		37/40
刮板输送机大长度L0(米)			80	80	80	80	80
允许倾斜安装角度			00<=a<=150

刮板与螺旋对比

螺旋粉煤灰输送机的原理是利用电机带动螺旋回转从而推动钢丸实现输送目的，其优点在于结构简单、维护管理方便、操作简单、装卸物料方便。其缺点在于消耗的功率较大，不利于企业成本的节约，在输送过程中，由于螺旋回转的原因会对钢丸造成一定的磨损，有可能会对接下来的工作产生影响。

刮板粉煤灰输送机的原理是借助构件上刮板的推力作用，使钢丸跟随推理作用向前运行，从而达到输送目的。其优点在于：安装高度小、维修（Repair）方便、成本（cost）低、功率消耗（Power consumption）较少、多点加料与卸料；刮板输送机的类型较多，能够很好的满足客户需求；其缺点在于运输过程中容易被异物卡住，所以在钢丸的进入要求相对较高。并且该输送机一般长度不能超过50M，运输承重（Bearing）每小时不得超过150t。
