畚斗提升机

畚斗提升机

畚斗提升机一种适用于垂直输送粉状、粒状及小块状且磨琢性较小 的散状物料，如粮食、煤、水泥、碎矿石等，提升高度大40米，其特点：结构简 单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60。

畚斗提升机主要是在传动、链带、适合物料种类、物料颗粒等方面有区别。链带式畚斗提升机适应于煤炭等带一定颗粒的物料

型号参数

斗提机型号	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容积，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗运行速度，m/s	1.4		1.4				1.6				1.6
滚筒转速，r/min	67		67				61				61



斗提机型号	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容积，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗运行速度，m/s	1.8				1.8				2.0
滚筒转速，r/min	55				55				48

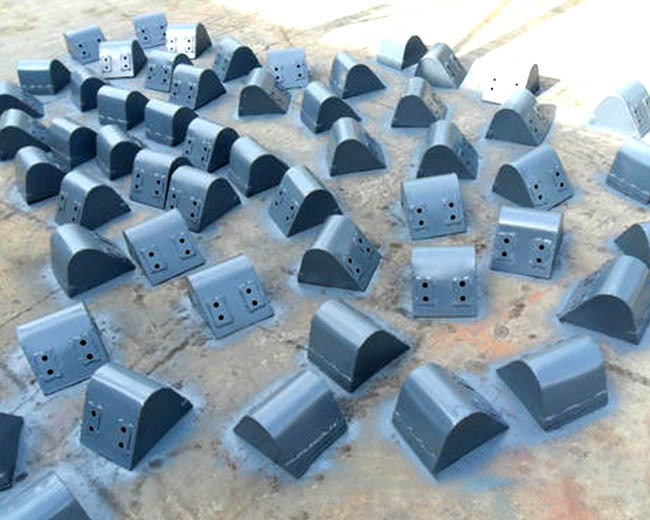

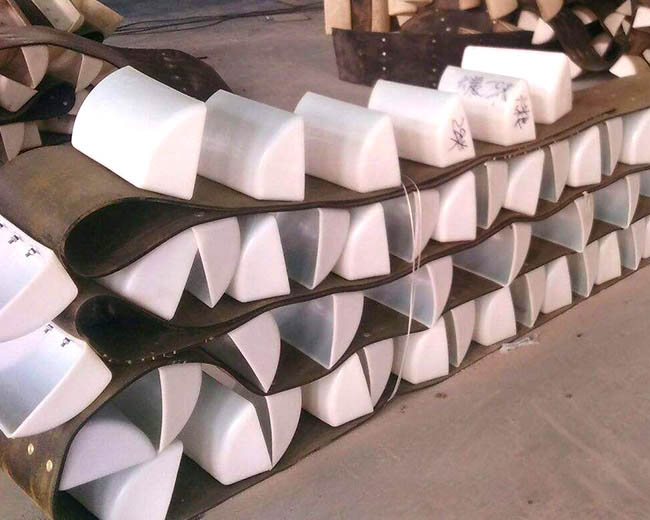

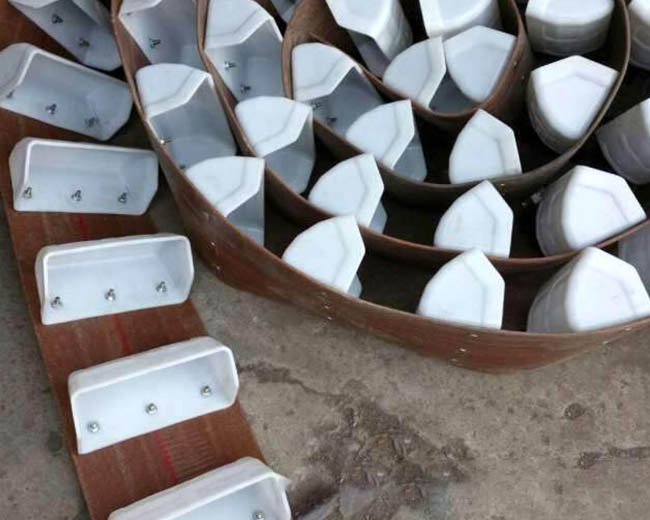

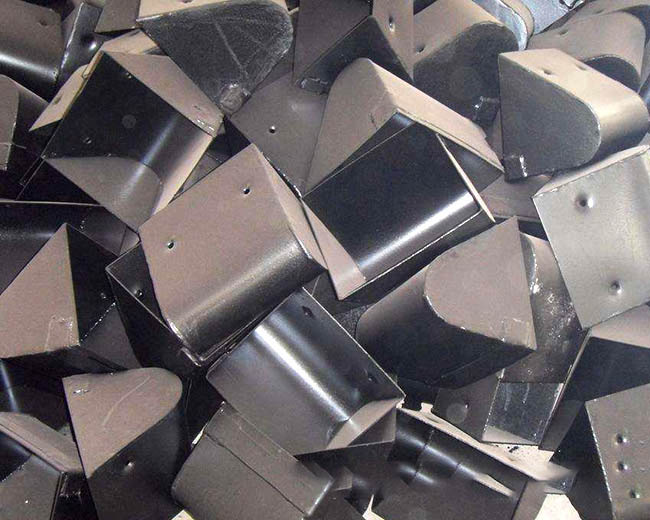

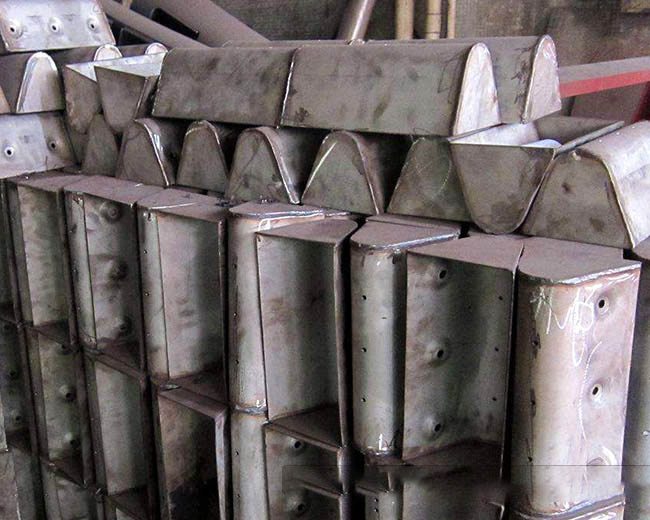

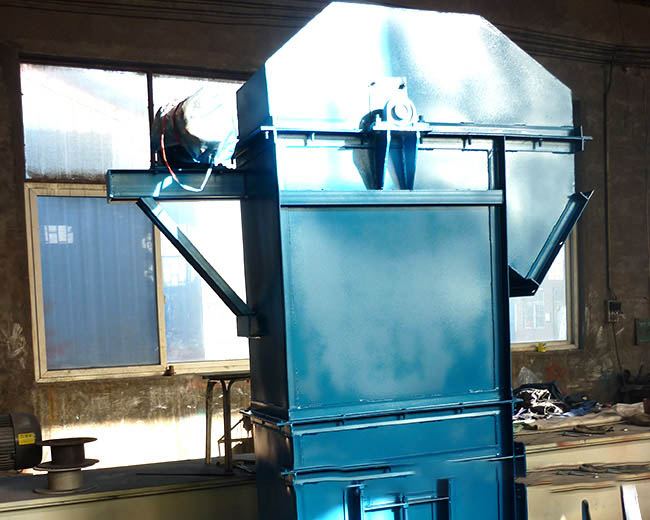

畚斗提升机图片

皮带接法

皮带的接头方式；
一、皮带的接头通常为搭接式，见图六。采用搭接式接头时，应确保接头处螺钉的联接强度，必要时应予以加强。根据皮带的宽度不同，连接螺钉在宽度方向上的间隔应在50mm~60mm之间。
斗式提升机皮带安装使用说明
二、当采用搭接式接头时，畚斗尽量不要装在接头受力的螺钉上。因为接头处为双层皮带，装畚斗时螺钉的尾部会露出皮带，在经过头尾轮时，会受到摩擦引起接头处的螺钉松动、螺钉尾部的一层皮带孔处被拉穿、甚至于掉斗。
三、当斗式提升机皮带受力较大时，推荐采用图七所示形式接头。这种接头方式可以承受较大的拉力，而皮带不会被拉断。

使用与维护

畚斗提升机的安装：
1、在皮带被预拉伸之后，再在皮带上按照设计要求的距离尺寸进行冲孔，而且孔的尺寸应稍大于畚斗螺钉尺寸。
2、在皮带上安装畚斗，将畚斗螺钉完全紧固，螺钉尾部不得露出皮带平面。如果螺钉尾部露出皮带平面，而头轮、尾轮均为光轮，运行一段时间后，会引起螺钉发热导致孔周围的面胶剥落和螺钉被拉松等现象，甚至于会掉畚斗。
3、斗式提升机畚斗的安装如图五所示。
4、斗式提升机皮带接头处的畚斗应在接头接好后安装。
使用过程中的注意事项；
1、如果工况环境需要耐油、耐酸碱、耐高温，皮带应作相应的胶料配方调整，以确保皮带的使用寿命。
2、在首次使用时，应跟踪检查皮带的拉伸情况，进行适当的调节，确保运行正常。
3、运行了20个小时左右，停机检查畚斗螺钉和接头处的螺钉有无松动现象，并予以及时紧固。
4、连续运行一周后，须再次检查、调节一次。以后在使用中应作定期检查和保养。
